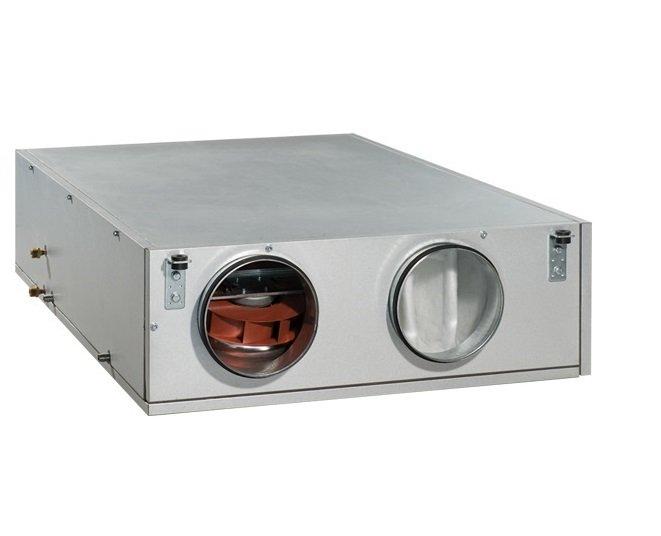

Компактные подвесные приточно-вытяжные установки VENTS ВЕНТС ВУТ производительностью до 3800 м3 /ч в звуком теплоизолированном корпусе с водяным нагревателем и производительностью до 4000 м3 /ч в звуко- и теплоизолированном корпусе с электронагревателем. Эффективность рекуперации – до 90 %
Модификации ВУТ ПЭ ЕС – модели с электронагревателем. ВУТ ПВ ЕС – модели с жидкостным (водяным, гликолевым) нагревателем.
Модель П: подвесная
Тип нагревателя Э: электрический В: водяной
Тип двигателя ЕС синхронный двигатель с электронным управлением
Сторона обслуживания Л: левая П: правая
Описание
Приточно-вытяжная установка ВУТ ПЭ EC с электрическим нагревателем и ВУТ ПВ EC с водяным нагревателем представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещения и удаление загрязненного. При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор. Применяются в системах вентиляции и кондиционирования помещений различного назначения, требующих экономичного решения и управляемой системы вентиляции. Применение ЕС-двигателей позволяет уменьшить потребление электроэнергии в 1,5-3 раза и при этом обеспечить высокую производительность и низкий уровень шума. Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 160 (150), 200, 250, 315 и 400 мм
Корпус
Корпус выполнен из алюмоцинка с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 20 мм для установок ВУТ 350, 600, 100 ПЭ/ПВ ЕС и 25 мм для установок ВУТ 2000, 3000 ПЭ/ПВ ЕС.
Фильтр
Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4. Для некоторых моделей опционально может быть установлен приточный фильтр со степенью очистки F7.
Вентиляторы
Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели постоянного тока с внешним ротором, оборудованные рабочим колесом с загнутыми назад лопатками. Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90 %)
Рекуператор
В установках применяются противоточный канальный рекуператор из алюминия (для установок ВУТ 350, 600, 1000 ПЭ/ПВ ЕС) и пластинчатый рекуператор перекрестного тока из алюминия (для установок ВУТ 2000, 3000 ПЭ/ПВ ЕС). Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
Нагреватель
Электрический (ВУТ ПЭ), или водяной (ВУТ ПВ) нагреватель, установленный после рекуператора, догревает приточный воздух до комфортной температуры в случае, если с помощью рекуперации тепла эта температура не достигнута. Водяные нагреватели предназначены для эксплуатации при максимальном рабочем давлении 1,0 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 °С.
Автоматика
Установка укомплектована встроенной системой автоматики и многофункциональной проводной панелью управления с графическим индикатором. Установка ВУТ ПЭ ЕС комплектуется пультом с цветным, сенсорным, ЖК дисплеем ПУ СЕНС 01. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом. Для предотвращения процесса обмерзания рекуператора применяются активная защита от обмерзания с применением байпаса и нагревателя. Суть ее состоит в том, что по датчику температуры происходит открытие заслонки байпаса и приточный воздух проходит мимо рекуператора по обводному каналу. На период размораживания рекуператора приточный воздух нагревается до необходимой температуры в нагревателе. В это время теплый вытяжной воздух прогревает рекуператор. По мере оттаивания рекуператора заслонка перекрывает обводной канал, и установка работает в обычном режиме.
Функции управления и защиты ВУТ ПЭ ЕС
управление с помощью панели: включение/выключение; индикация комнатной температуры; выбор скорости вентилятора (3 скорости); открытие/закрытие байпаса для летнего проветривания; работа по таймеру; работа по недельному графику (только для ПУ СЕНС 01); возможность при наладке системы отрегулировать отдельно приточный и вытяжной вентиляторы в диапазоне от 0 до 100 % для каждой из 3-х скоростей; поддержание заданной температуры в помещении по датчику на панели управления; плавная регулирование мощности обогрева; безопасный пуск/остановка вентиляторов; активная защита от перегрева ТЭНов калорифера по датчику температуры в вентиляционном канале, а так же по сигналу от термоконтактов (два термоконтакта: на 60 °С с автоматическим перезапуском и на 90 °С с ручным перезапуском); продувка ТЭНов в конце цикла нагрева; управление внешними воздушными заслонками с сервоприводом; поддержание заданной температуры воздуха в помещении либо в приточном канале; управление по канальному датчику влажности HV1 (приобретается отдельно) либо по встроенному в панель управления; контроль засорения фильтров по счетчику моточасов; остановка системы по команде от щита пожарной сигнализации; подключение ККБ
Функции управления и защиты ВУТ ПВ ЕС
управление с помощью панели: включение/выключение, индикация комнатной температуры, выбор скорости вентилятора (3 скорости), работа по недельному графику; возможность при наладке системы отрегулировать отдельно приточный и вытяжной вентиляторы в диапазоне от 0 до 100 % для каждой из 3-х скоростей; поддержание температуры приточного воздуха, заданной с панели управления: управление циркуляционным насосом и регулирующим клапаном смесительного узла нагревателя; защита нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя); безопасный пуск/остановка вентиляторов, прогрев нагревателя перед пуском; поддержание установленной температуры обратного теплоносителя при неработающем вентиляторе; управление внешними воздушными заслонками с сервоприводом; поддержание заданной температуры воздуха в помещении либо в приточном канале; управление по канальному датчику влажности HV1 (приобретается отдельно) либо по встроенному в панель управления; контроль засорения фильтров по счетчику моточасов; остановка системы по команде от щита пожарной сигнализации; подключение ККБ
Монтаж
Установка предназначена для внутреннего монтажа в положении, обеспечивающем сбор и отвод конденсата в дренаж. Доступ для сервисного обслуживания и чистки фильтра: для типоразмеров 350, 600 и 1000 – со стороны правой или левой боковой панели; для типоразмеров 2000 и 3000 – доступ снизу.
Дополнительная комплектация
Для снижения шума от вентиляторов, перед агрегатом со стороны помещения рекомендуется устанавливать канальный шумоглушитель (см. СР). Для снижения вибрации в канале, до и после агрегата рекомендуется установить гибкие виброгасящие вставки (см. ВВГ). Установки рекомендуется комплектовать автоматическими воздушными заслонками для предотвращения неконтролируемых перетоков воздуха при выключенных вентиляторах, а так же для защиты водяного нагревателя от обмерзания. Для плавной регулировки температуры воздуха в установках с водяным нагревателем рекомендуется использовать смесительные узлы УСВК. Смесительный узел УСВК с трехходовым регулирующим вентилем и циркуляционным насосом, позволяет плавно регулировать мощность обогрева, и сводит к минимуму угрозу замерзания жидкости в нагревателе.
